在針對半導體芯片、微孔板(Well-plate)、薄膜晶體管（TFT）、細胞微孔板(Well-plate)等目標物進行檢測時，這些目標的中心和邊緣呈規律分布，我們有時既要對中心微小區域進行觀察/檢測，也要對外圍的大區域進行觀察/檢測：

中心-外圍邊緣的檢測場景

檢測半導體芯片（晶片）封裝工藝時，可能既需要對位于中心的芯片線路進行檢測，同時也需要對芯片外圍的引線進行檢測；

在精密定位/對位(alignment)時，視野太小，不好找準位置，這時如果光學系統能同時用小倍數觀察大視野，快速找到位置點，同時又能用高倍數對定位標記(alignment mark) 觀察小視野，就能提高定位精度。

在生物成像的某些應用中，可能需要用大視野針對某個區域進行成像，同時需要利用大倍數對某個小區域內的細節進行分析。

像上述這些，需要在同一個樣品上實現大視野和小視野同時成像的應用，傳統的解決方案是通過切換鏡頭的大小倍率，并在切換倍率后，重新聚焦來實現大視野和小視野的成像。

有沒有能同時獲得大小兩個視野，兩種放大倍數，而且無需再次聚焦的鏡頭？

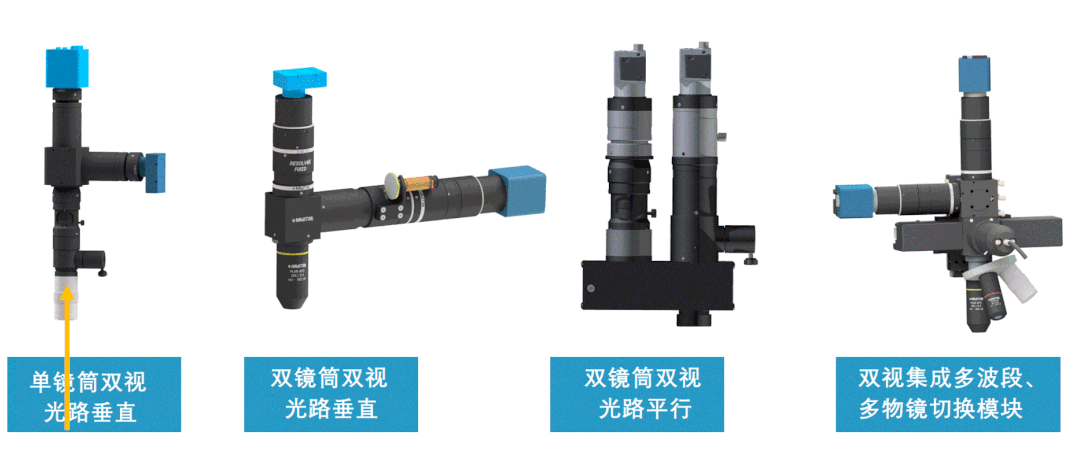

我們?yōu)樯鲜鰬?yīng)用設計和制造了多種形態的分光裝置，將其集成到模塊式顯微成像光路中的不同位置，即可組成多種結構的雙光路，雙視野的成像系統：

雙視系統可以兩個光路都是同樣的倍數，不同波段；也可以兩個光路是不同倍數，不同視野；或者兩個光路在變倍/定倍、手動/電動之間任意選擇。如果需要，也可搭建成多光路，多視野的成像系統。

該系統最重要的一個特點就是無需多次聚焦即可對某個區域?qū)崿F(xiàn)不同倍數或者不同波段的成像。

• 可見光VIS，可見光-近紅外(VIS-NIR)，短波紅外(SWIR) 多種增透鍍膜鏡筒；

• 復消色差，消像差，無限校正光路設計，0.55x, 0.8x, 1x, 1.1x, 1.6x, 2x 定倍鏡筒；

• 或0.64x~ 4.5x、0.58x~7x 、0.7x~4.5x連續變倍鏡筒，手動和自動變倍可選；

• 可根據應用需要，搭配不同品牌、不同倍數的物鏡(2x、4x、 5x、 6x、 10x、 20x、 50x)；

• 可選1/2” 到32mm或以上尺寸相機傳感器

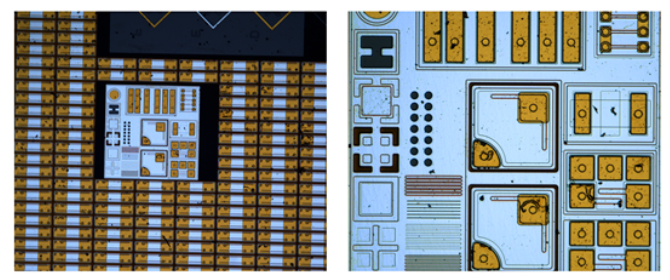

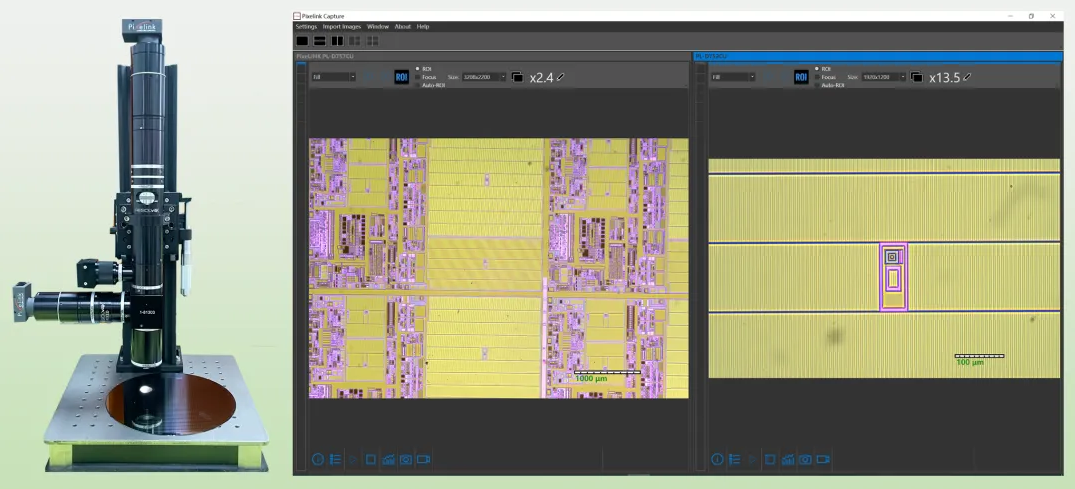

只需要一次聚焦，即可獲得同一中心區域的雙波段/雙視野的兩個圖像，大視野針對全局成像，小視野表征關鍵細節：

除以上正置、平行、轉角雙視模塊外，還可以根據現場的安裝和應用環境對鏡頭結構進行調整，比如：采取倒置，或其他安裝形態，或在光路中加入偏光、濾片轉輪、自動聚焦機構等功能模塊等等。

文章轉自Navitar官方微信公眾號。
